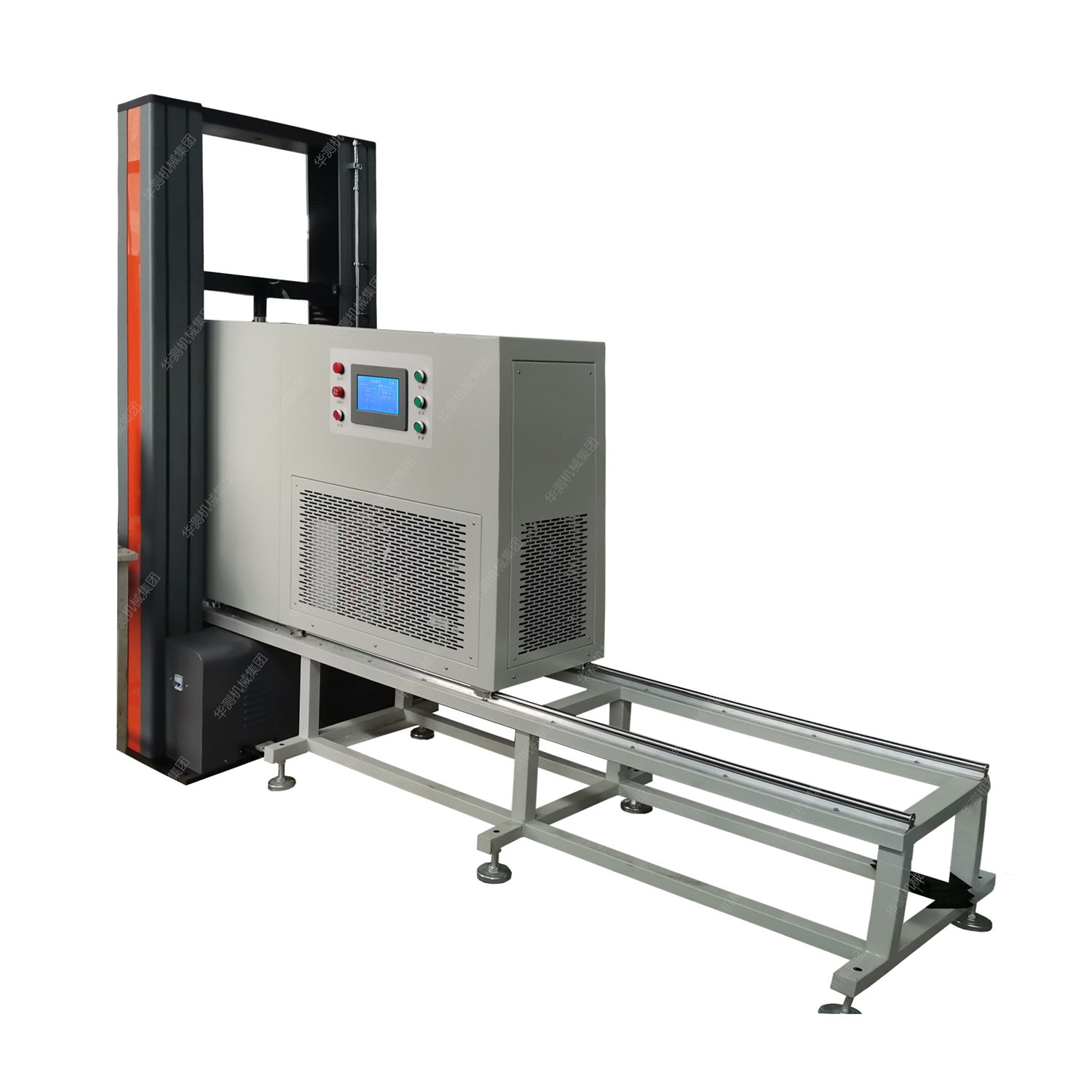

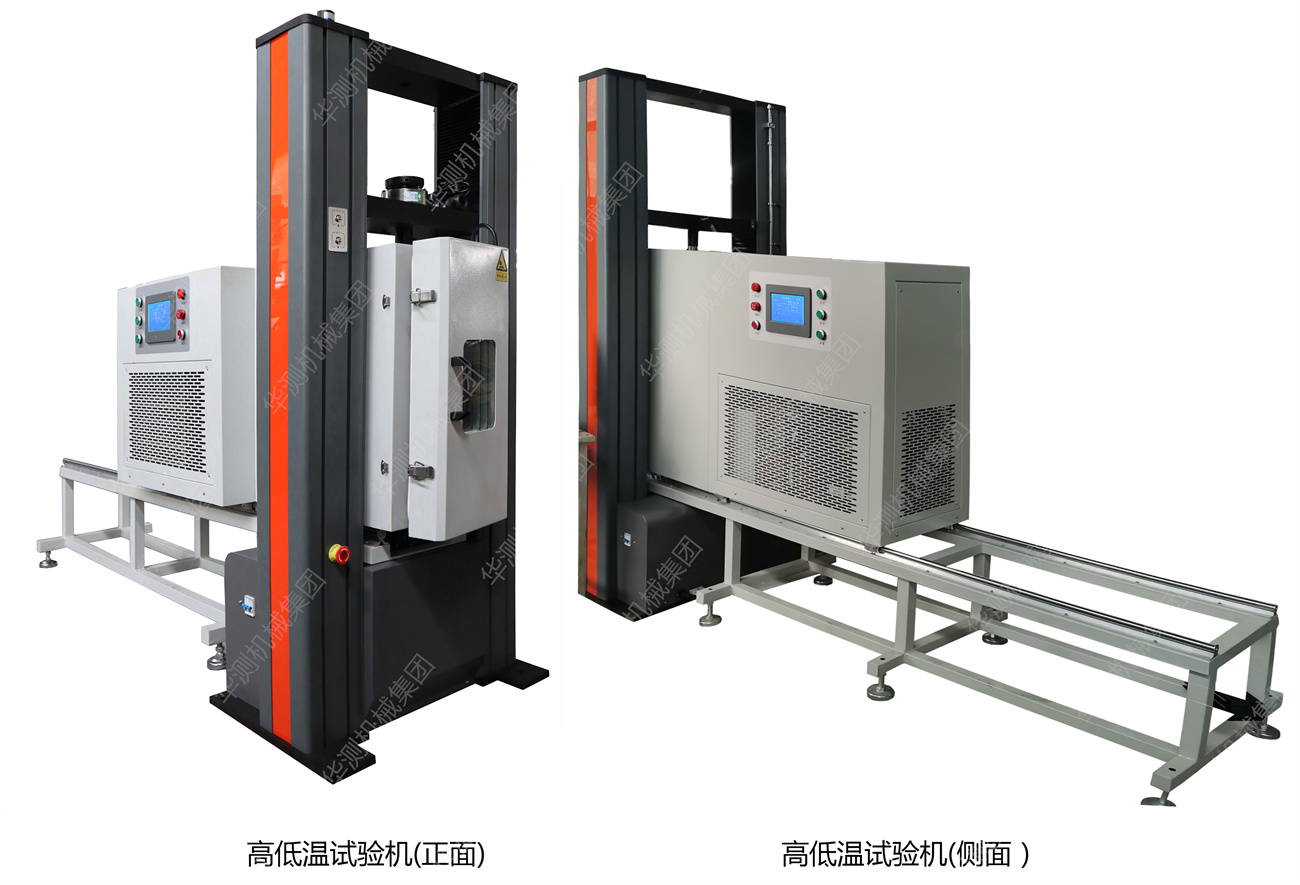

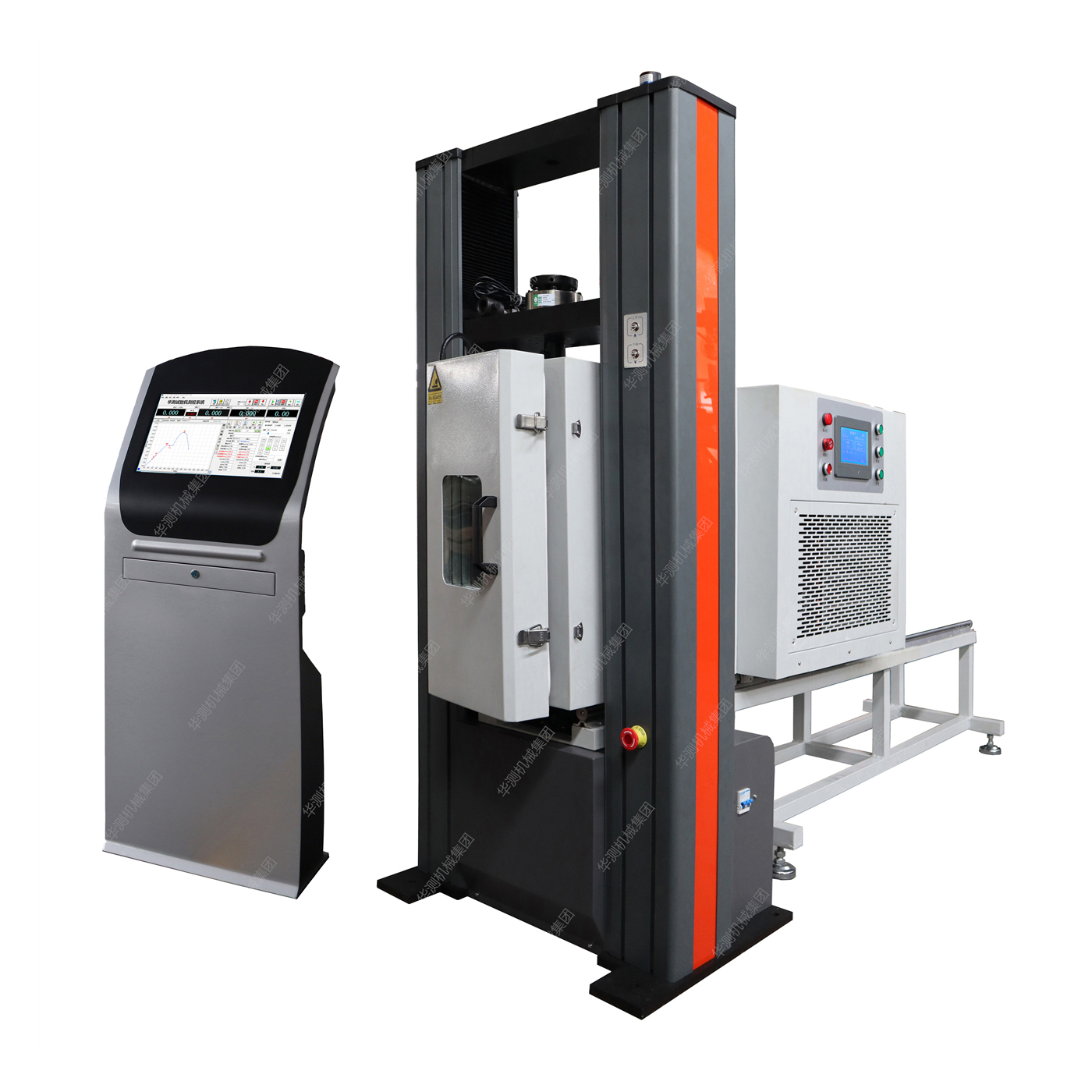

WDW-G微机控制高低温试验机

产品详情

WDW-G 微机控制高低温试验机

一、主要用途功能

用户可以使用PC机系统自主设置恒应力、恒应变、恒位移等控制模式,为试验数据的再分析、数据库管理、网络传输等功能。

电子式高低温拉力试验机功能强大、用途广泛。可用于各种金属、非金属及复合材料的拉伸等力学性能指标的测试。通过在不同曲线段的反复加载,由力-位移(变形)曲线,可以直观的验证胡克定律和观察冷作硬化现象。




二、主机参数:

立柱数

6柱(4立柱2丝杠)

机架结构

龙门式双空间结构

最大拉伸空间

650 mm(根据要求定制)

移动横梁最大行程

1100mm(根据要求定制)

试验宽度

600mm(根据要求定制)

测试速度

0.001~500mm/min

三、测量参数:

最大试验力

10KN   20KN   50kN   100KN   200KN (根据要求选择)

试验力测量范围

0.2%~100%FS

试验机级别

0.5级或1级

力量精度

不低于±0.5%

速度精度

至少±0.5%

试验力测量范围

1%~100%F.S(最大负荷)

试验力测量精度

优于示值的±1%

试验力分辨力

满量程的1/300000(全量程只有一个分辨力,不分档)

位移测量准确度

±1%

电脑端采集频率

不低于1000times/sec

四、控制参数:

应力控制速率范围

0.005~5%FS/s

应力控制速率精度

速率<0.05%FS/s时,为设定值的±2%以内,速率≥0.05%FS/s时,为设定值的±0.5%以内

变形测量范围

0.10%~100%FS

应变控制速率范围

0.005~5%FS/s

应变控制速率精度

速率<0.005%FS/s时,为设定值的±2%以内,速率≥0.05%FS/s时,为设定值的±0.5%以内

位移分解度

不低于0.004mm(0.04μm)

位移控制速率范围

0.5~500mm/min

位移控制速率精度

速率<0.1mm/min时,为设定值的±1%以内,速率≥0.5mm/min时,为设定值的±2%以内

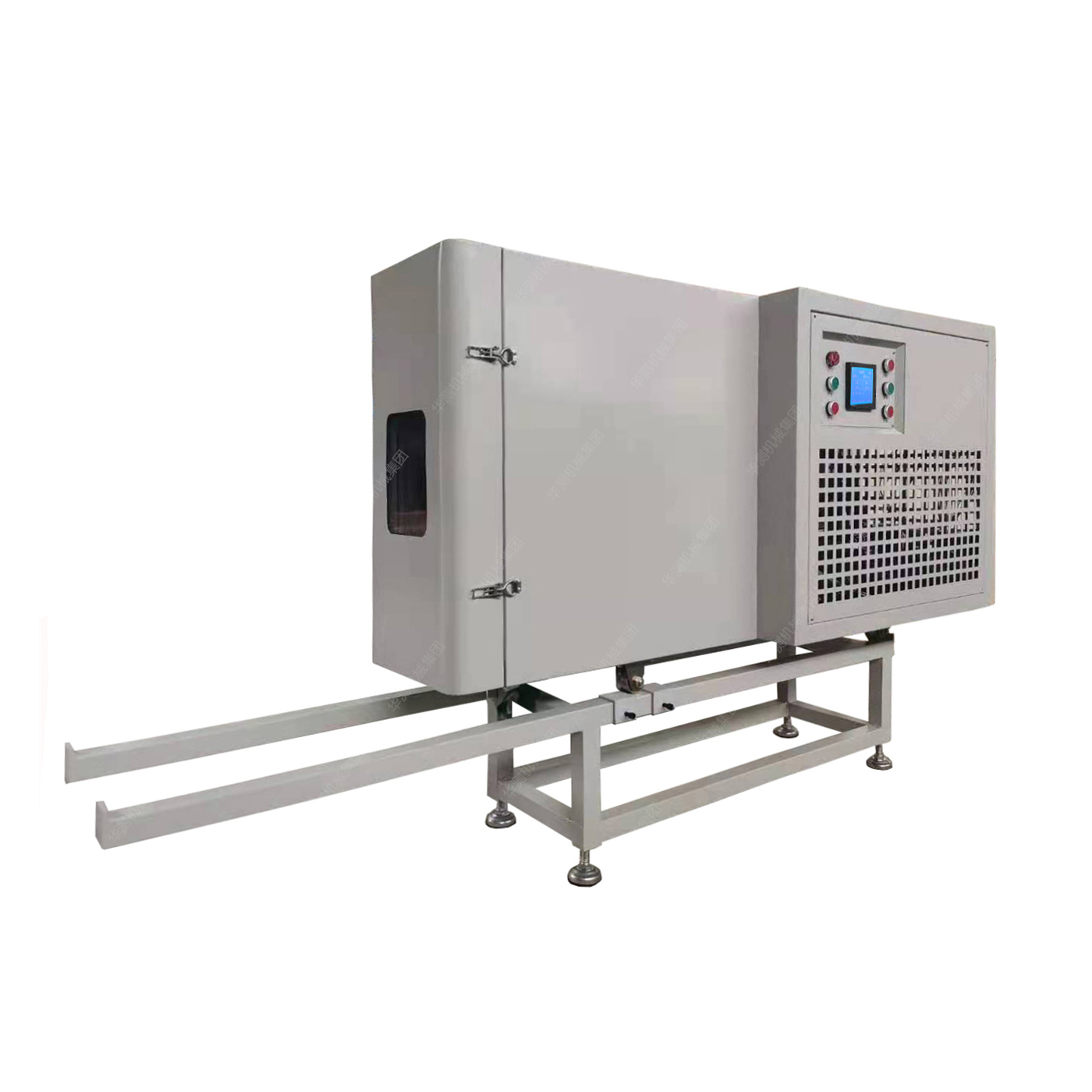

五、高低温箱参数

工作温度

-70℃~350℃

温度波动度

±1℃

箱内有效尺寸

500(深)×400(宽)×400(高)(㎜)(参考)可定制

热补偿系统

采用电阻丝加热方式

低温系统

采用进口压缩机(二级压缩/双机组)方式制冷

温度控制器

采用数字式PID调节器、0.2级、显示灵敏度0.1℃

箱体内部均

采用不锈钢制成,前开门,带观察窗,箱内有照明

环境工作温度

-30℃~+100℃

六、主要配置明细表

序号

名称

说明

数量

制造厂家

1

试验机主机

龙门结构

1台

华测集团

2

主机导向光杠

用于支撑导向

4根

华测集团

3

滚珠丝杠副

KGS系列

2

台湾

4

同步带轮传动系统

用于传动

1个

进口货国产

5

全数字交流伺服电机

伺服控制

1台

日本进口或国产

6

驱动器

伺服控制器

1台

日本进口或国产

7

手动控制盒调速系统

移动式调整空间

1套

华测集团

8

专用测控软件

VC++语言编程

1套

华测集团

9

试验力测量采集系统

美国AD电子器件

1套

美国进口

10

变形测量采集系统

美国AD电子器件

1套

美国进口

11

位移测量采集系统

美国AD电子器件

1套

美国进口

12

高精度负荷传感器

品牌可选

1只

美国进口或国产

13

光电编码器

品牌可选

1只

日本进口或国产

14

试验装置

几百种工装任意选配

2

华测集团

15

高低温试验箱

-40℃-400℃

1台

华测集团

16

高温炉

1200℃

1台

长春

17

计算机操控系统

高配、低配、任意选择

1台

联想或HP

18

打印机

彩色打印机

激光打印机、任意选择

1台

HP或佳能

19

校准证书

CNAS 认证机构

1份

第三方检测机构


以上参数仅供参考,参数以厂家技术方案为准,详细请电话咨询.
