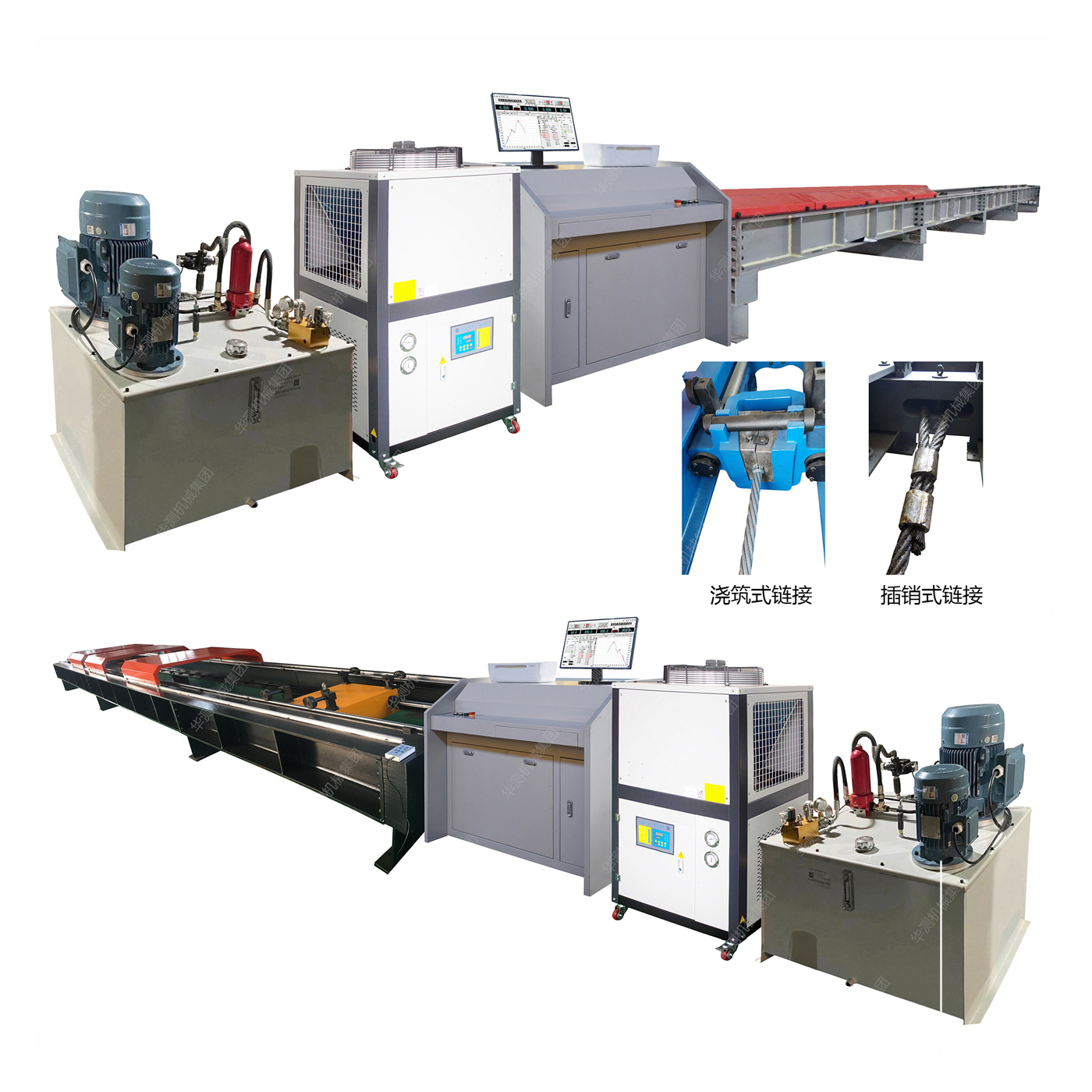

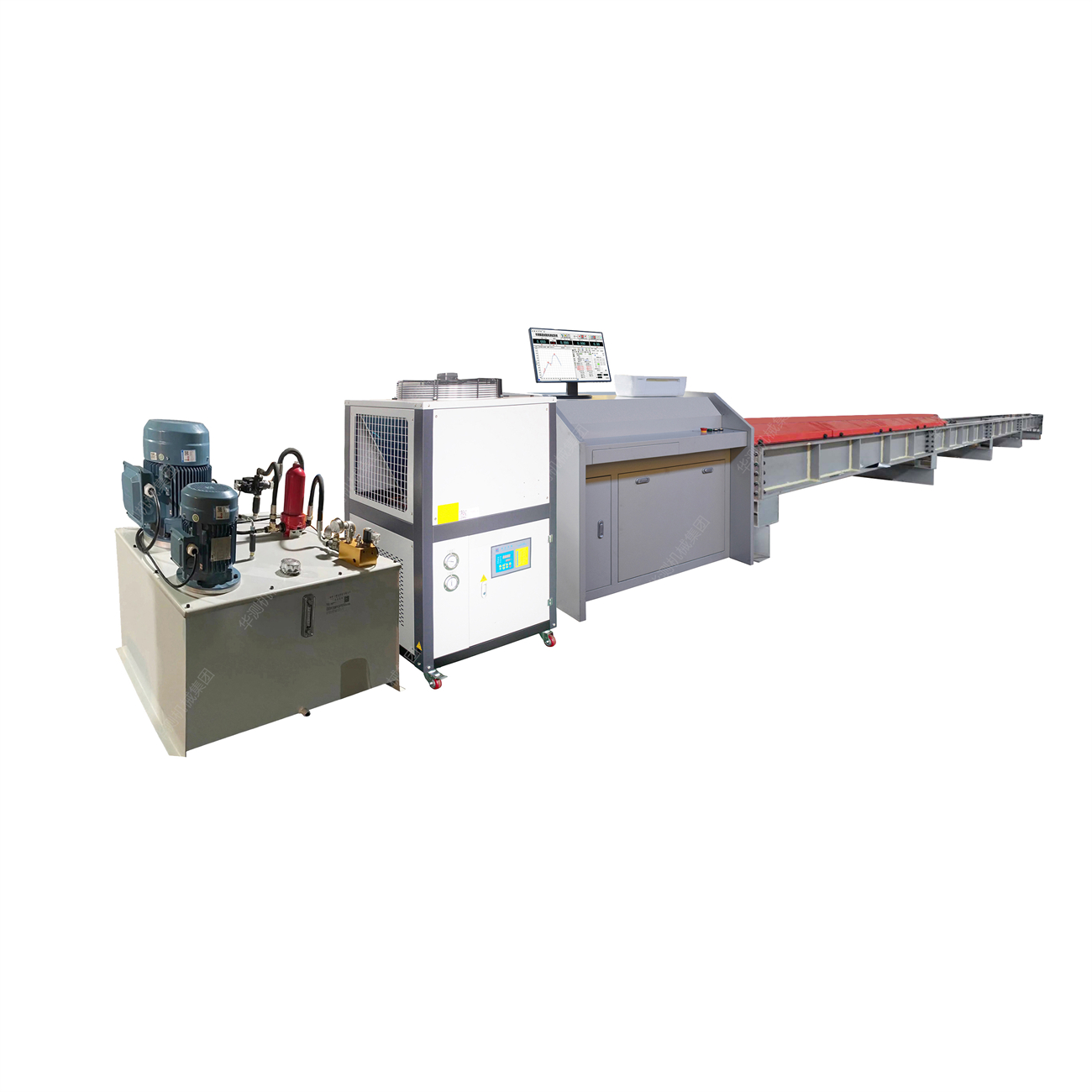

LAW-T 微机控制电液伺服卧式液压拉力试验机
一、设备描述
主要用于钢绞线，锚链，螺栓，索具，吊装带等产品的拉伸负荷,破坏等试验,该试验机采用框架结构，单出杆双作用伺服缸施加试验力，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机控制试验力的加载方式，按试验方法的要求自动处理试验数据。
二、符合标准
适用ASTM、DIN、ISO、JIS、BS等国际标准，以下只是部分标准。
GB/T 2611-2007 《试验机 通用技术要求》
GB/T 228.1-2010 《金属材料 拉伸试验 第一部分：室温试验方法》
GB/T 16825.1-2008 《静力单轴试验机的检验 第1部分 拉力和(或)压力试验机测力系统的检验与校准》
GB/T 9253.2-1999 《石油天然气工业套管、油管和管线管螺纹的加工、测量和检验》
5、GB/T 26075-2010 《抽油杆用圆钢检测试验方法》
6、GB/T 8358-2006 《钢丝绳破断拉伸试验方法》
7、GB/T 5754.2-2005《钢丝绳、输送带拉伸强度的测定》
8、GB/T 12736-2009《输送带 机械接头强度的测定 静态试验方法》
9、GB/T 18669-2012 《锚链圆钢检测试验方法》
10、MT/T 318.1-1997 《煤矿用输送带机械接头 技术条件》
12、GB/T12160《单轴试验用引伸计的规定》和GB/T16825《拉力试验机的检验》进行检定和验收。
三、技术参数
名称\型号 | LAW-30T | LAW-60T | LAW-100T | LAW-500T | LAW-1000T |
试验力 | 300KN | 600KN | 1000KN | 5000KN | 10000KN |
测试精度 | 符合静荷拉力试验机1或0.5级标准 |
力值分辨率 | 0.001 |
测量范围 | 1%~100%F.S |
过载能力 | 120%F.S |
加载方式 | 伺服液压加载 |
加载方式 | 双速双泵调节 |
油温测控 | 数字显示，自动降温 |
液压站噪音 | ≤50 |
伺服电机功率 | 5.5 |
运行速率 | 100 |
位移分辨率 | 0.001 |
位移精度 | 0.5% |
移动端调节间距 | 200 |
移动端调节方式 | 手动调节 |
移动端锁定方式 | 手动锁紧 |
力控速率调节范围 | 0.005%-5%FS/S |
力控速率控制精度 | 速率 <0.05%FS时，为±1%设定值以内 |
位移速率控制精度 | 为设定值的±0.2%以内 |
控制台 | 多功能双联控制台 |
连接夹具 | 万能连接转盘；能够直接连接4-100吨的连接金具 |
安全防护 | 360°防护，上端为三成夹胶防护网 |
过载保护 | 1.力值过载保护 2.位移过载保护 3.温度过载保护 4.电压过载保护 |
试验软件 | 具备试验程序自定义功能，能够生成力值位移曲线、力值时间曲线、位移时间曲线 |
