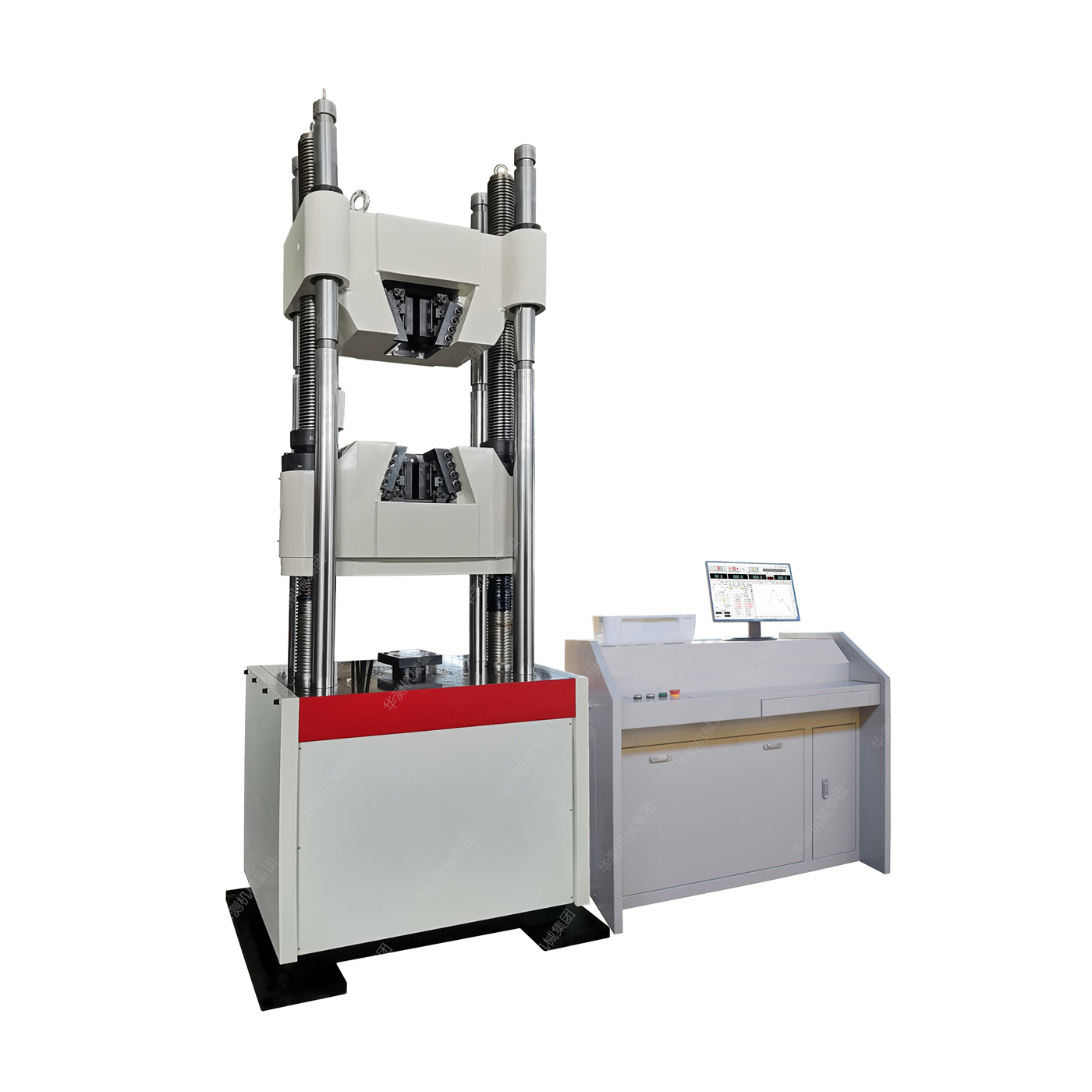

WAW-D微机控制电液伺服液压万能试验机(空间可调节)

产品详情

WAW-D微机控制电液伺服万能试验机(空间可调节)

适用标准:

GB/T 2611-2007 试验机通用技术要求

JB/T 7406.1-1994 试验机术语材料试验机

GB/T 16826-2008 电液伺服万能试验机

GB/T 16825.1-2008 拉力和压力试验机测力系统的检验与校准

GB/T 22066-2008 静力单轴试验机计算机数据采集系统的评定

JJG 139-1999 拉力、压力和万能材料试验机

JB/T 6146-2007 引伸计技术条件

JB/T 6147-2007 试验机包装、包装标志、储运技术要求

GB/T 228-2010 金属材料拉伸试验方法

GB/T 7314-2005 金属材料室温压缩试验方法

GB/T 232-2010 《金属材料 弯曲试验方法》




主要性能技术指标

名称\型号

WAW-1000D

WAW-2000D

WAW-3000D

试验力

1000KN

2000KN

3000KN

试验力精度

优于±1%(从每档满量程的20%起)

变形测量范围及精度

1;2;5;10四档测量;优于±0.5%FS

位移测量范围及精度

200mm;优于0.01mm

拉伸钳口之间最大距离

550mm

上下压盘之间的最大距离

450mm

圆试样夹持直径

Ф13-40mm

扁试样夹持宽度及厚度

70mm ;0-30mm

上下压盘尺寸

Ф160mm

弯曲试验支座间距

10-500mm

活塞最大行程

200mm

应力速度范围

1MPa/S-25MPa/S

应变速度范围

0.00025/S-0.0025/S

拉伸速度

0.5-70mm/min

试验空间调整速度

120mm/min

主机尺寸

890×580×2400m(

控制台尺寸

1200x800x1100 mm(

总功率

3.0kW

控制部分技术参数:

试验力测量显示部分

测量方式

采用高精度油压传感器测量试验力

量程转换方式

自动切换

试验力显示方式

微机屏幕显示

变形测量显示部分

测量方式

采用高精度引伸计测量试样变形

量程转换方式

自动切换

变形显示方式

微机屏幕

位移测量显示部分

测量方式

采用高精度光电编码器测量活塞位移

变形显示方式

微机屏幕

自动控制   部分

控制方式

微机自动控制

自动控制阀

高精度高频宽电液伺服阀

控制模式

等速率活塞行程控制

等速设定范围

0.5-70mm/min

控制范围

活塞置零点---活塞行程最大点

等速率试验力控制

速度设定范围

0.1-2.0满量程/min

控制范围

5-100%满量程

等速率应变控制

速度设定范围

0.1-50%/min

控制范围

伸长满量程的5-100%

伸长满量程0.1-100mm

金属材料自动拉伸试验控制

应力速率控制

1-50MPa/sec

等速率活塞行程控制

0.5-50mm/min

带有试样破断而自动停止机能

试验条件设定方式

人机对话形式

微机键入式

试验条件设定项目

试样截面积、控制速度、保持点、保持时间等

产品标准配置

序号

数量

1


1台

华测集团

2

伺服控制油源

液压动力系统

1台

意大利

3

伺服阀

自动控制进油回油阀

1套

朗杰

4

控制柜

操控系统与动力系统

1台

华测集团

5

测控系统

全自动控制系统

1套

华测集团

6

油压传感器

100T 200T 300T

1只

宁波镇海

7

拉伸编码器

KS20

1只

济南开思

8

电子引伸计

50/10

1套

长春

9

计算机

品牌商业计算机

1台

联想

10

打印机

HP1020

1台

HP

11

压缩附具mm

Φ120

1套

华测集团

12

弯曲试验附具

弯芯规格:Φ30

1套

华测集团

13

电机

中横梁调节系统

1套

上海德东

14

技术文件

使用说明书,装箱单,合格证

1份

华测集团

15

校准证书

CNAS 认证机构

1份

第三方检测机构



售后服务

验收、安装、调试及培训

1、验收

1.1设备先进行预验收,然后再进行验收。预验收在供货方进行,验收在订货方进行。

1.2验收标准:按使用说明书及协议书作为验收依据。

2、安装调试

设备到达后,订货方在供方指导下完成安装就位,调试由供方负责。

3、人员培训

在预验收后,供货方负责对订货方人员进行技术培训,做到培训者能掌握试验机操作、调整和基本故障排除。

质量保证

设备三包期为正式交货之日起一年,终生维护。在三包期内,供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏,及时免费更换。

1.所提供试验设备均符合现行国标或行业标准。

2.所需零部件及配件常年供应。

产品常年技术支持,产品维修保养24小时内提供解决方案。


以上参数仅供参考,参数以厂家技术方案为准,详细请电话咨询.
