一、用途和适用范围
本试验机是对金属薄板和带材进行工艺性试验的设备，可实现用国家标准GB/T4156-2007《金属材料薄板和薄带埃里克森杯突试验》检验金属薄板和带材在试验过程中的塑性变形性能。

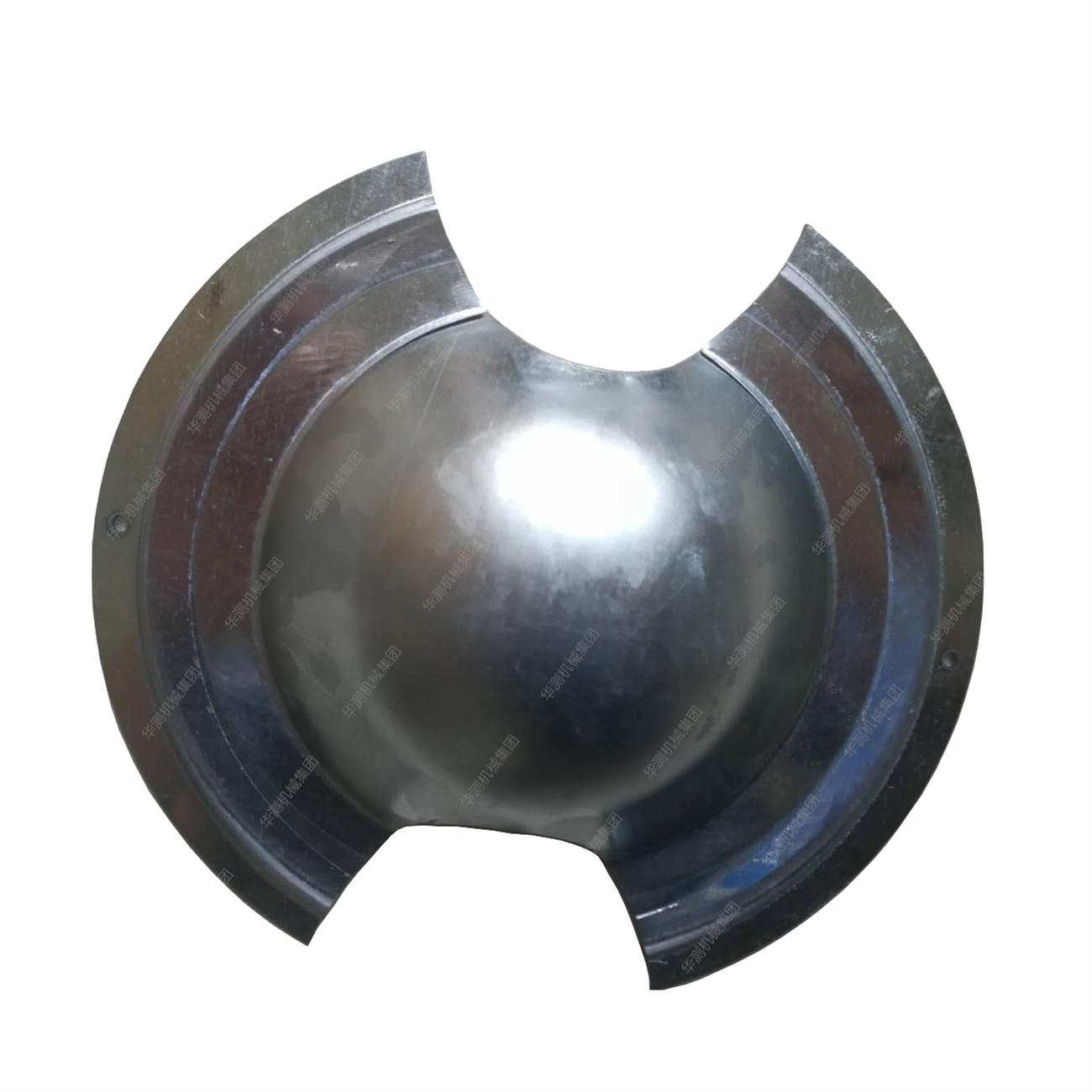

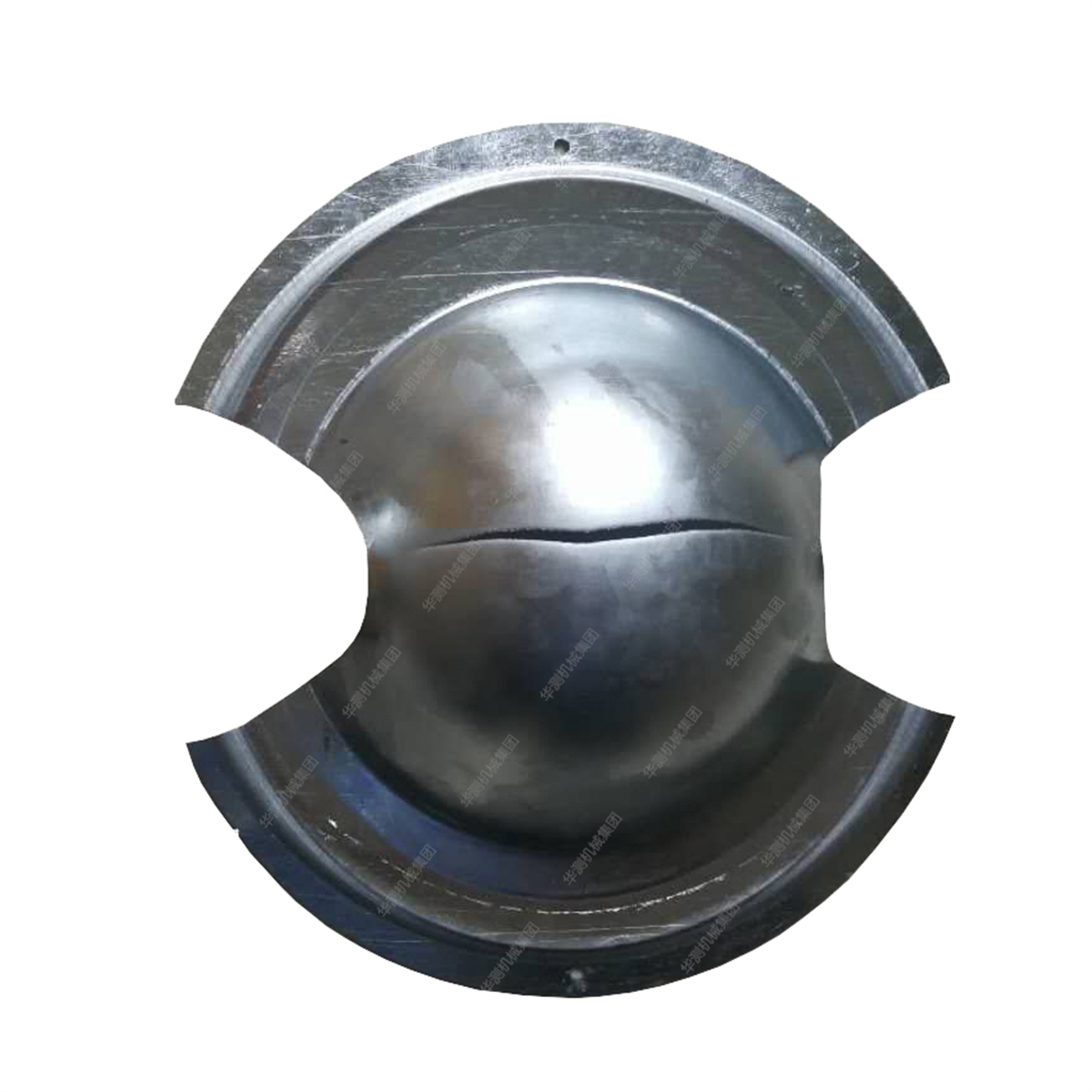

所谓杯突试验即用一定规格的钢球或球状冲头，向周边具有10kN夹紧力的试样施加压力，直到试样产生穿透裂缝为止，此时冲头压入深度（mm），即为板材的杯突值，此杯突值用来判断材料的塑性变形性能。

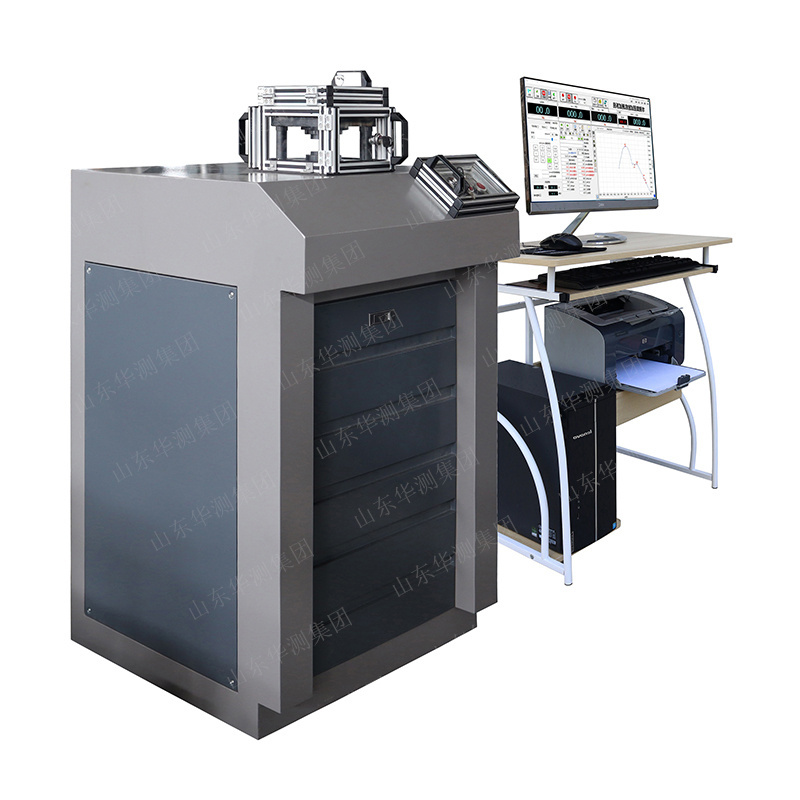

该产品其主要特点是杯突值的精度为0.01mm，主加载试验力的控制测量精度为1N，主试验力的加载速度为等速率控制，从而大大提高了本机器的控制精度，加载为电控机械式加载，轮辐式传感器测力，提高了主试验力的测试精度和控制试样的破裂准确度，选用了高精度的编码器来测量杯突值，从测试精度上来讲，能保证小数点后两位的准确度。试验过程计算机全自动控制，自动分析。
二、主要技术规格和技术参数：
板材厚度 | 0.1～4mm（高精度传感器，可实现超薄板材试验） |
板材宽度 | 90-100mm |
冲头行程 | 40mm |
加紧行程 | 40mm |
冲压负荷 | 60kNmax |
最大夹紧负荷 | 100kN |
杯突值分辨率 | 0.01mm |
试验速度 | 2-100mm/min |
杯突试验模具规格 | 标准冲头球 | φ20±0.05mm |
标准垫模孔径 | φ33±0.1mm |
标准固定模孔径 | φ27±0.05mm(选一) |
较厚板试验固定模孔径 | φ40±0.05mm(选一) |
特殊定货可提供非标模具。可符合美标、欧标等国际标准的杯突试验机 |
外形尺寸 | 700×360×1700（mm） |
电源 | 220V、50HZ |
重量 | 400Kg |
三、标准配制：
1、主机包括：
高精度低噪音丝杠
交流伺服调速系统
编码器一只
2、杯突试验控制系统一套；配制高精度编码器。
3、夹紧及控制系统一套。
4、标准杯突试验模具一套，包括：冲头1个、垫模1个、固定模1个。
5、联想品牌电脑1台
6、佳能彩喷A4打印机1台
7、电器控制系统1套；
8、Teststar中文测控软件1套
9、试样承压压力传感器2支
10、冲压负荷传感器1支
四、质量保证
设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
以上参数仅供参考，参数以厂家技术方案为准，详细请电话咨询.
